在我们的网站上了解了很多关于空气源热泵的知识，大家都已经知道了空气源热泵的一些工作原理，小编呢这次为大家提供一个水源热泵系统的相关知识，全面介绍水源热泵系统设计让消费者一看就懂。

一、水源热泵系统的主要设备

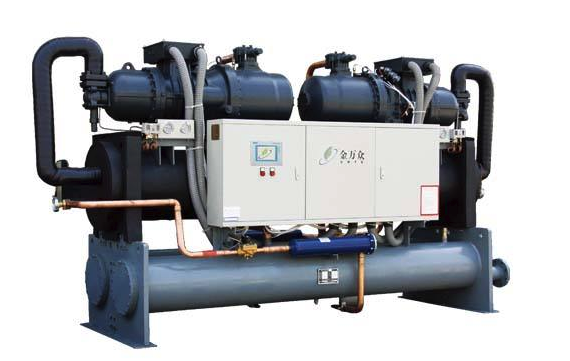

1. 水源热泵机组
2. 冷（温）水循环泵
3. 潜水泵
4. 旋流除砂器
5. 水处理设备
6. 定压补水设备
7. 过滤器/除污器

二、热泵机组的选择

一. 根据建筑的空调面积和房间功五、系统水循环泵的选择

流量的确定
一般按照水源热泵样本中提供的制热/制冷时的水流量来选取，可以按照如下公式进行计算选取，公式中的Q为热泵机组制热/制冷量中的较大值。

二.扬程确定

循环水泵扬程的组成：

1. 热泵机组换热器水阻力：一般为6～7.5mH2O；（具体值可参看产品样本）
2. 末端设备（空气处理机组、风机盘管等）表冷器或蒸发器水阻力：一般为6～7mH2O；（据体值可参看产品样本）
3. 回水过滤器阻力，一般为3～5mH2O；
4. 分水器、集水器水阻力：一般一个为3mH2O；
5. 系统水管路沿程阻力和局部阻力损失：一般为7～10mH2O；

  综上所述，冷冻水泵扬程为26～35mH2O，一般为32～36mH2O。
注意：扬程的计算要根据系统的具体情况而定，在水泵样本中选取水泵时，以上中下三列中的中间栏数据为准。

三、潜水泵的选择

1、流量的确定
一般按照水源热泵样本中提供的制热/制冷时的井水流量来选取，还可以按照如下公式进行计算选取，公式中的Q为热泵机组制热/制冷量，N为机组输入功率；

2、扬程的确定
1. 潜水泵的扬程依据水井动水位的位置来确定，一般潜水泵放置在动水位以下1m左右的位置；
2. 潜水泵所需克服的阻力包含动水位至井口的高差h1，旋流除砂器阻力，Y性过滤器阻力、机组阻力、以及井水管道阻力，此部分阻力一般取经验值7～10mH2O；
3. 潜水泵扬程= h1+ 7～10mH2O。

四、补水定压装置的选择

一.补水定压装置的方式
1. 高位膨胀水箱补水定压；
2. 变频补水定压；
3. 落地式膨胀水箱（膨胀罐）补水定压。
二.系统补水量的确定
系统补水量一般为系统中总水容量的2%～3%确定，系统中水容量按照建筑面积每平方米1.3L计算。
3、补水泵扬程的确定
根据建筑高度来确定补水泵的扬程，并且留有3-5mH2O余量；即补水泵的扬程=机房到系统高点高差H+3-5mH2O。

五、水处理设备的选择

1、水处理设备总类
电子水处理仪；（5000㎡以下建筑及卫生热水系统采用电子水处理仪）
软化水处理仪（钠离子交换器）（10000㎡以上建筑采用软化水处理）
2、电子水处理仪的选取
根据系统水水流量或者系统水管径选取。
3、软化水处理仪的选取
根据系统水补水量选取，系统补水量一般为系统中总水容量的2%～3%确定，系统中水容量按照建筑面积每平方米1.3L计算；一般10000㎡建筑选取1m3/h处理量处理仪。
4、软化水箱大小的确定
根据软化水小时处理水量来确定水箱的大小

六、过滤装置的选择

1.旋流除砂器的选择
原则上一台热泵机组对应一台旋流除砂器，在系统较大时，不受此原则限制；
以热泵机组井水需求量的大小确定旋流除砂器的型号及台数。
2.快速除污器的选择
根据系统水总管路管径大小确定快速除污器型号，一个系统仅用一台快速除污器，在地下水含沙量较高的情况下，建议井水系统也装设快速除污器能进行空调冷、热负荷计算，统计建筑空调总冷、热负荷。
3. 大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率为70~80%，特殊情况需根据建筑功能和使用情况确定。
4. 根据计算出的总冷、热负荷，以其中较大值来确定主机型号，注意机组在偏离额定工况时需进行参数修正。
5. 制冷同时制取卫生时的参数修正。
5. 主机台数可根据建筑业主和建筑所备机房情况进行确定，建议选用2台以上
